產品參數
產品型號 | GH3020 | |
|---|---|---|
PPG TX | LED 接口數量 | 8 |
最大LED驅動電流 | 200 mA * 2 | |
PPG RX | AFE通道數量 | 4 |
PD接口數量 | 8 Single/ 4 Diff | |
最大SNR | 110 dB | |
通信接口 | IIC/SPI | |
ADC | 24-bits | |
FIFO | 3.2 k Byte | |
封裝 | WLCSP-42 | |
芯片尺寸(mm) | 2.6 * 2.9 * 0.46 | |
算法支持 | HR、SpO2、HRV、Wear Detect | |
GH3020是一款集成了多通道PPG的健康監測芯片，具備心率（HR）、心率變異性（HRV）和血氧飽和度（SpO2）等監測功能，以及超低功耗、超高精度的特性，適用于高端智能手表、智能手環、專業運動裝備、醫療設備等。
超低功耗
心率典型功耗59 μA
血氧典型功耗230 μA
超高性能
24-bit 高精度ADC
PPG動態范圍可達110 dB
最大可支持256 μA環境光消除
AC環境光抑制能力（50 Hz）60 dB
DC環境光抑制能力80 dB
光發射模塊
內置2個LED驅動器，每個可以支持4個LED，對應8個LED 管腳
每個LED驅動具有8-bit電流分辨率，最大驅動電流高達200 mA
同時支持8個LED用于血氧飽和度或多波長/多位置心率監測
支持最多8個可編程時隙打光
PSRR：95 dB
光接收模塊
4個獨立同步采樣AFE，多通道應用下LED開啟時間減少75%
支持最多8個可編程時隙采集，有效采樣數據通道高達32個
PD接口支持4路差分連接或8路單端連接
芯片內置功能
自動調光
自動佩戴檢測
內置FIFO
可緩存800個采樣點數據
通信接口
支持最高12 MHz SPI
支持最高1 MHz IIC
封裝
WLCSP封裝
尺寸：2.605 mm * 2.905 mm * 0.468 mm，0.4 mm pitch，42 balls
支持的典型應用
心率
血氧
心率變異性（HRV）
佩戴檢測
產品型號 | GH3020 | |
|---|---|---|
PPG TX | LED 接口數量 | 8 |
最大LED驅動電流 | 200 mA * 2 | |
PPG RX | AFE通道數量 | 4 |
PD接口數量 | 8 Single/ 4 Diff | |
最大SNR | 110 dB | |
通信接口 | IIC/SPI | |
ADC | 24-bits | |
FIFO | 3.2 k Byte | |
封裝 | WLCSP-42 | |
芯片尺寸(mm) | 2.6 * 2.9 * 0.46 | |
算法支持 | HR、SpO2、HRV、Wear Detect | |
| 名稱 | 權限 | 版本 | 日期 |
|---|---|---|---|
| GH3020數據手冊 | 僅注冊用戶 | V1.4 | 2021-07-23 |
| GH(M)3x2x_EVK工具使用指南 | NDA授權用戶 | V2.8 | 2022-11-22 |
| GH(M)3x2x_量產治具制作說明 | NDA授權用戶 | V1.2 | 2022-10-21 |
| GH(M)3x2x_PPG和ECG模組及整機量產測試方案 | NDA授權用戶 | V1.1 | 2022-10-21 |
| GHealth數據采集App使用手冊 | NDA授權用戶 | V1.2 | 2021-08-17 |

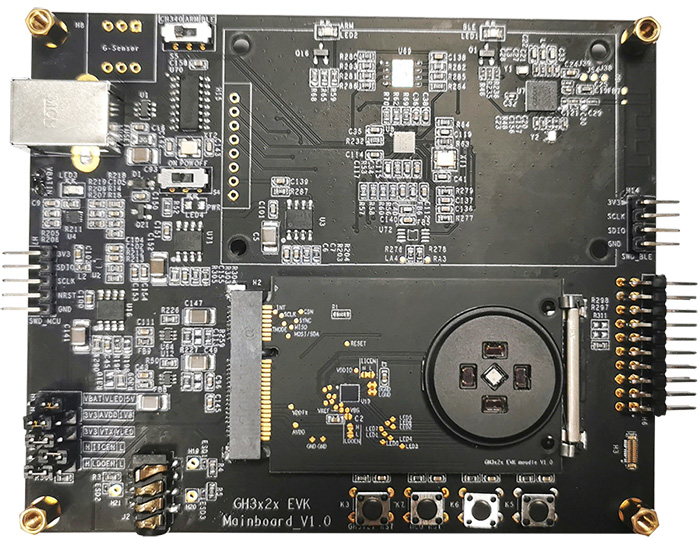

| GH(M)3x2x_EVK硬件使用說明 | NDA授權用戶 | V1.0 | 2020-08-04 |
| GH3020_Schematic_BOM | 僅注冊用戶 | Rev.1.3 | 2021-03-26 |
